HMI Panel-PC – Intuitive Mensch-Maschine-Schnittstellen für die Industrie
OMTEC bietet industrielle HMI Panel-PCs für die direkte Maschinen- und Anlagenbedienung. Unsere Systeme ersetzen konventionelle Bedienpulte durch leistungsfähige Touch-Interfaces – lüfterlos, vibrationsfest und ausgelegt für den Dauerbetrieb in rauen Produktionsumgebungen.
Einsatzbereiche:
HMI Features
HMI für raue Umgebungen
HMI Panel PC ermöglichen auch für raue Umgebungen als "Human Machine Interface"-Lösungen nahtlose, benutzerfreundliche Interaktionen zwischen Mensch und Maschine. Sie stellen anwenderfreundliche Schnittstellen dar und verbessern die Effizienz der Arbeitsabläufe.
Die Multitouch-Technologie von HMI Panel PC erlauben eine intuitive Bedienung und eine präzise Steuerung. Klare Displays mit hohem Kontrast und mit Diagonalen von 7 bis 24 Zoll sorgen für exzellente Bildschirm-Lesbarkeit.
HMI Panel PC für raue Umgebungen sind vorgesehen als "eingebettete" Panel PC (engl. embedded) in gewerblichen und industriellen Umgebungen. Dort müssen sie dem Eindringen von Staub, Schmutz und Feuchtigkeit widerstehen. Das Eindringen und Ablagern von Fremdstoffen in HMI Panel PC wird durch das Gehäuse-Design verhindert.
Das Maß der Widerstandsfähigkeit wird durch die Norm DIN EN 60529 "Schutzarten durch Gehäuse" in IP-Schutzarten klassifiziert. IP steht für "Ingress Protection". Da es sich um eine international gültige Norm handelt, wird IP manchmal auch als "International Protection" interpretiert.
IP Schutzarten für HMI Panel PC
HMI Panel PC erfüllen häufig die Schutzart IP65. Die erste Ziffer der Schutzart steht für den Schutz gegen das Eindringen von Fremdkörpern. Die 6 bedeutet "Vollständiger Schutz gegen Eindringen von Staub (Staubdicht)". Eine 5 als erste Ziffer dagegen würde bedeuten, dass Staubpartikel in das Innere gelangen können, sich dort aber nicht ablagern. Die entsprechende Normbezeichnung lautet "Schutz gegen Staubablagerung im Inneren (Staubgeschützt)". Man unterscheidet also auch im Falle von HMI für raue Umgebungen nach den Schutzarten "Staubgeschützt" (eingeschränkter Schutz) und "Staubdicht" (höchstmöglicher Schutz).
Eine weitere Herausforderung für HMI für raue Umgebungen sind Feuchtigkeit und Spritzwasser. Die zweite Ziffer der IP Schutzart bezieht sich auf den Schutz dagegen. Wobei die 5 in IP65 genau genommen für "Schutz gegen Strahlwasser (Düse) aus beliebiger Richtung" steht. Nicht nur "zufälliges Sprühwasser" (Schutzart z.B. IP64), sondern auch absichtlich gegen den Panel PC gerichtetes Strahlwasser gelangt nicht in das Innere.
Typische HMI-Anwendungen in der Industrie
Maschinenbedienung
Direkter Ersatz für Taster-Panels und proprietäre HMI-Terminals. Der Panel-PC steuert CNC-Maschinen, Verpackungsanlagen oder Pressen über Touch-Oberflächen mit frei konfigurierbaren Bedienseiten.
SCADA & Prozessvisualisierung
Echtzeit-Darstellung von Produktionslinien, Temperaturverläufen, Füllständen und Alarmen. HMI Panel-PCs liefern die Rechenleistung für grafisch anspruchsvolle SCADA-Systeme mit historischen Trends und Reporting.
MES & Werkerführung
Arbeitsanweisungen, Stückzahlerfassung und Qualitätsprüfungen direkt am Arbeitsplatz. Der Panel-PC verbindet das MES-System mit dem Werker – Schritt-für-Schritt-Anleitungen, Barcode-Scan und digitale Unterschrift auf einem Gerät.
Leitstand & Überwachung
Zentrale Anlagenüberwachung mit mehreren Prozessbildern. Großformatige Panel-PCs ab 21,5" zeigen Gesamtanlagen-Status, Energieverbrauch und OEE-Kennzahlen – bedienbar über Touch oder externe Eingabegeräte.
- Intel® 11. Gen Core™ i3/i5/i7 Prozessor
- Bis zu 64 GB RAM
- 1x CFast, 1x M.2 2280 NME
- 4x USB 3.2, 2x 2,5 GbE LAN, DisplayPort, HDMI
- 10,1" kapazitives TFT LCD Display mit einer Auflösung von 1280 x 800p
- Breiter Temperaturbereich von -40 °C ~ 70 °C
- Intel® 9. Gen Core™ i3/i5/i7 Prozessor
- Bis zu 64 GB DDR4 RAM
- 1x M.2 2280 NVME, optional von außen zugängliche 2x 2,5" SSD
- 15" LCD Display mit 768p Auflösung
- 4x USB 3.1, 2x Gigabit LAN, 3x DisplayPort
- Lüfterloses robustes Design
- Temperaturbereich von -20 ~ 70 °C
- Intel® 12. Gen Core™ i3/i5/i7 CPU
- Bis zu 64GB RAM
- 2x 2,5" SSD, 1x M.2 2280 NVME
- USB 3.2, 2x 2.5G Ethernet, 2x DisplayPort
- Frontseitig Schutzart IP65
- 15" kapazitives LCD Display mit einer Auflösung von 1024 x 768
- Breiter Temperaturbereich von -30 ~ 70 °C
- Intel® 11. Gen Core™ i3/i5/i7 Prozessor
- Bis zu 64 GB RAM
- 1x 2,5" SSD, 1x M.2 2280 NME
- 4x USB 3.2, 2x 2,5 GbE LAN, DisplayPort, HDMI

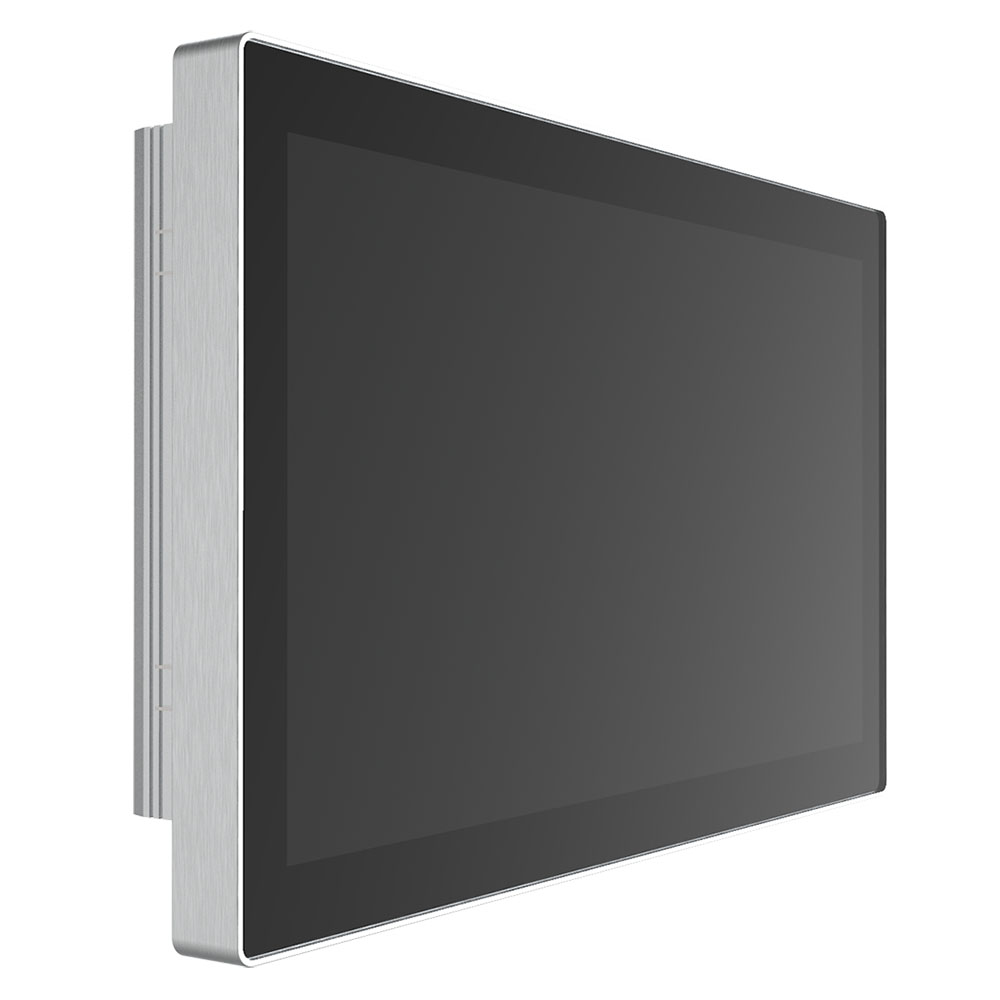

- 15,6" kapazitives TFT LCD Display mit einer Auflösung von 1920 x 1080p
- Breiter Temperaturbereich von -40 °C ~ 70 °C
- Intel® 12. Gen Core™ i3/i5/i7 CPU
- Bis zu 64GB RAM
- 2x 2,5" SSD, 1x M.2 2280 NVME
- USB 3.2, 2x 2.5G Ethernet, 2x DisplayPort
- Frontseitig Schutzart IP65
- 17" kapazitives LCD Display mit einer Auflösung von 1280 x 1024
- Breiter Temperaturbereich von -30 ~ 70 °C
- Intel® 11. Gen Core™ i3/i5/i7 Prozessor
- Bis zu 64 GB RAM
- 1x 2,5" SSD, 1x M.2 2280 NME
- 4x USB 3.2, 2x 2,5 GbE LAN, DisplayPort, HDMI
- 17" kapazitives TFT LCD Display mit einer Auflösung von 1280 x 1024p
- Breiter Temperaturbereich von -40 °C ~ 70 °C
- Intel® 11. Gen Core™ i3/i5/i7 Prozessor
- Bis zu 64 GB RAM
- 1x 2,5" SSD, 1x M.2 2280 NME
- 4x USB 3.2, 2x 2,5 GbE LAN, DisplayPort, HDMI

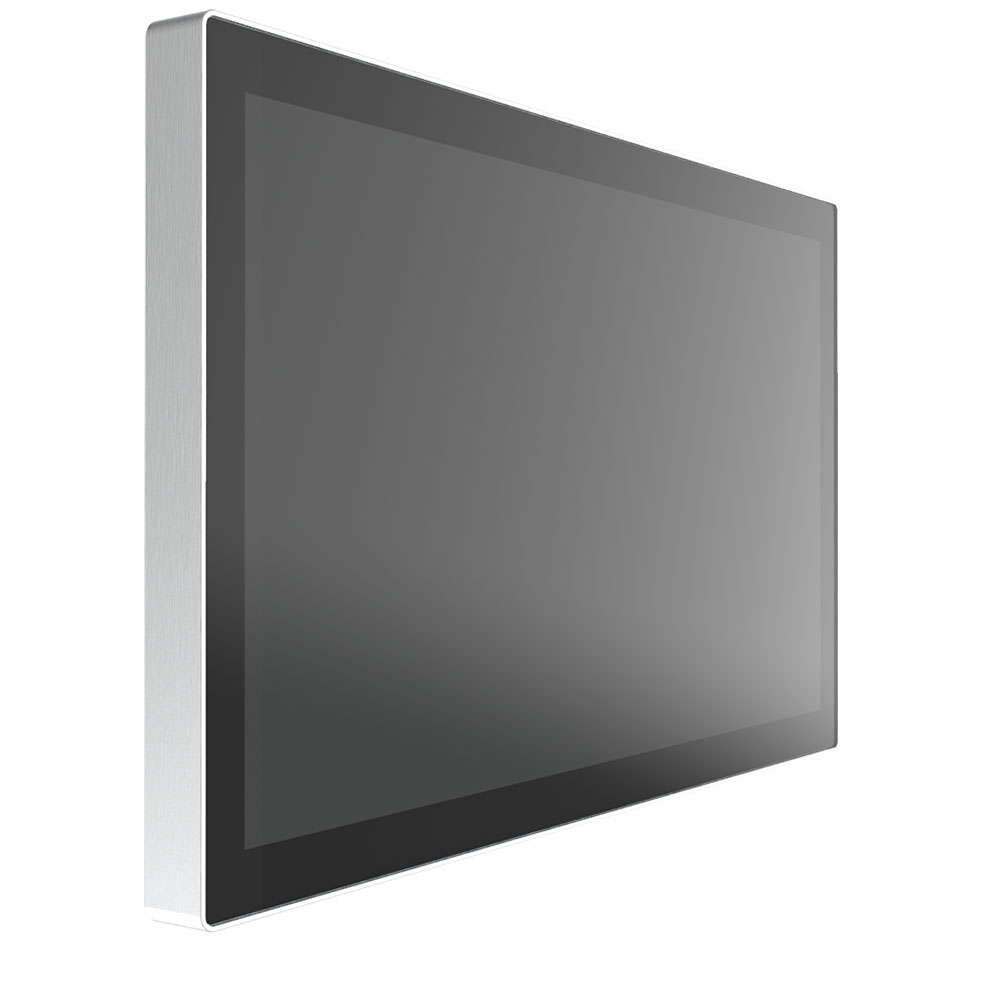

- 18,5" kapazitives TFT LCD Display mit einer Auflösung von 1920 x 1080p
- Breiter Temperaturbereich von -40 °C ~ 70 °C
- Intel® 9. Gen Core™ i3/i5/i7 Prozessor
- Bis zu 64 GB DDR4 RAM
- 1x M.2 2280 NVME, optional von außen zugängliche 2x 2,5" SSD
- 21,5" LCD Display mit 1080p Auflösung
- 4x USB 3.1, 2x Gigabit LAN, 3x DisplayPort
- Lüfterloses robustes Design
- Intel® 12. Gen Core™ i3/i5/i7 CPU
- Bis zu 64GB RAM
- 2x 2,5" SSD, 1x M.2 2280 NVME
- USB 3.2, 2x 2.5G Ethernet, 2x DisplayPort
- Frontseitig Schutzart IP65
- 21,5" kapazitives LCD Display mit einer Auflösung von 1920 x 1080
- Breiter Temperaturbereich von -30 ~ 70 °C
- Intel® 9. Gen Core™ i3/i5/i7 Prozessor
- Bis zu 64 GB DDR4 RAM
- 1x M.2 2280 NVME, optional von außen zugängliche 2x 2,5" SSD
- 23,8" LCD Display mit 1080p Auflösung
- 4x USB 3.1, 2x Gigabit LAN, 3x DisplayPort
- Lüfterloses robustes Design
- Intel® 8. Gen Core™ i3/i5/i7 CPU
- Bis zu 32GB DDR4-2666 RAM
- 1x 2,5" SSD und 1x M.2 NVME
- Frontseitig Schutzart IP65
- 15,6" 1920 x 1080p kapazitives Touch-Display
- Lüfterloses modernes Design Made in Germany
- Einbau-Variante Frontseitig mittels Montageklemmen
- Intel® 8. Gen Core™ i3/i5/i7 CPU
- Bis zu 32GB DDR4-2666 RAM
- 1x 2,5" SSD und 1x M.2 NVME
- Frontseitig Schutzart IP65
- 18,5" 1920 x 1080p kapazitives Touch-Display
- Lüfterloses modernes Design Made in Germany
- Einbau-Variante Frontseitig mittels Montageklemmen
- Intel® 9./8. Gen Core™ i3/i5/i7 CPU
- Bis zu 32GB DDR4-2666 RAM
- 1x 2,5" SSD und 1x M.2 NVME
- Frontseitige Schutzklasse IP65

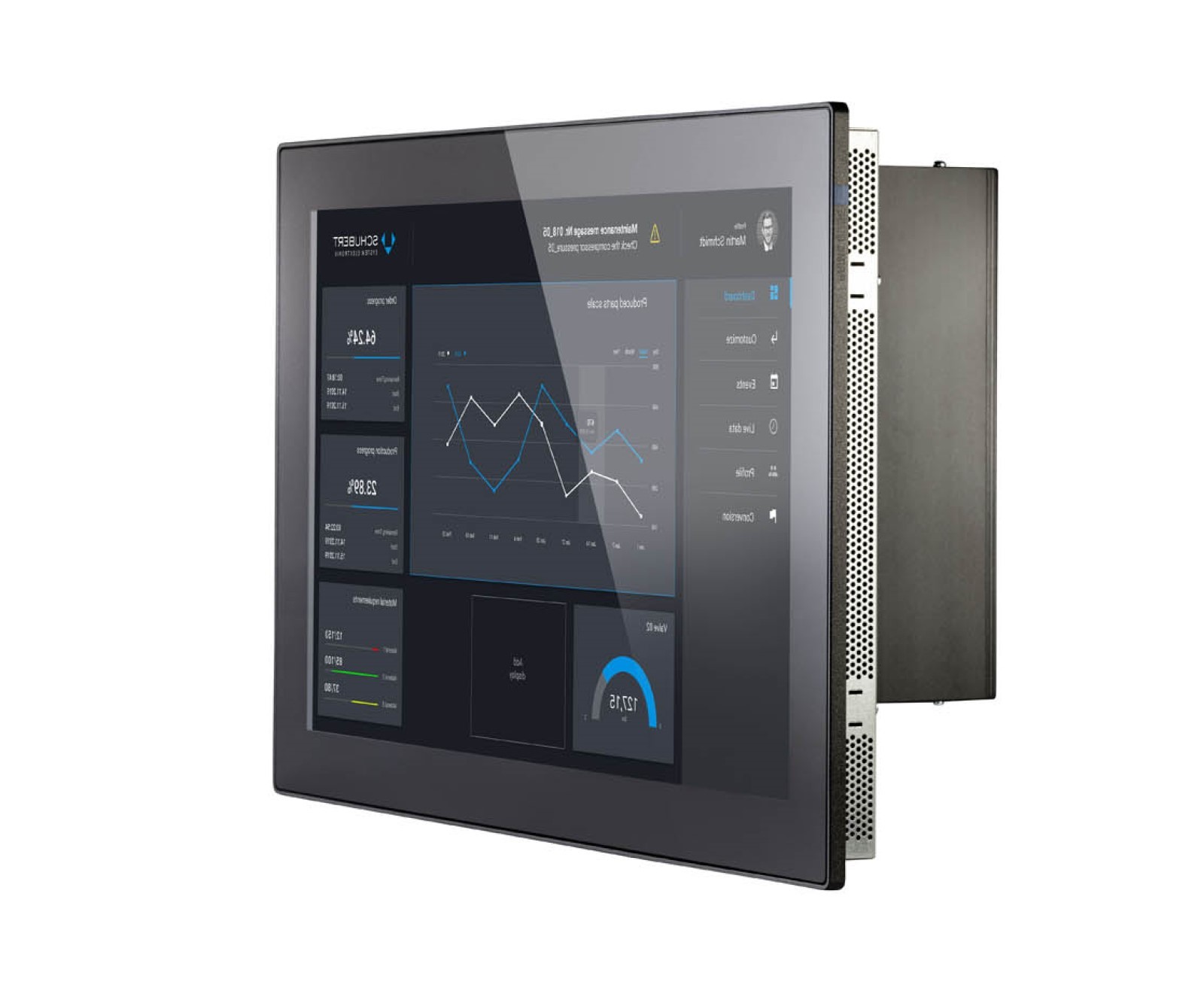

- 21,5" 1920 x 1080p kapazitives Touch-Display
- Lüfterloses modernes Design Made in Germany
- Erhältlich als Einbau- oder Anbau-Version
- Mit verschiedenen Zertifizierungen
- Intel® Atom x7-E3950 Quad Core CPU, 1,6 GHz
- Bis zu 8GB DDR3L RAM
- mSATA Flashspeicher bis 512GB
- Frontseitig Schutzart IP65
- 10,1" 1280 x 800p kapazitives Touch-Display
- Lüfterloses modernes Design
- Einbau-Variante Frontseitig mittels Montageklemmen
- Intel® Atom x7-E3950 Quad Core CPU, 1,6 GHz
- Bis zu 8GB DDR3L RAM
- mSATA Flashspeicher bis 512GB
- Frontseitig Schutzart IP65
- 13,3" 1920 x 1080p kapazitives Touch-Display
- Lüfterloses modernes Design Made in Germany
- Als Ein- oder Anbau Version erhältlich
- Intel® Atom x7-E3950 Quad Core CPU, 1,6 GHz
- Bis zu 8GB DDR3L RAM
- mSATA Flashspeicher bis 512GB
- Frontseitig Schutzart IP65
- 15,6" 1920 x 1080p kapazitives Touch-Display
- Lüfterloses modernes Design Made in Germany
- Als Ein- oder Anbau Version erhältlich

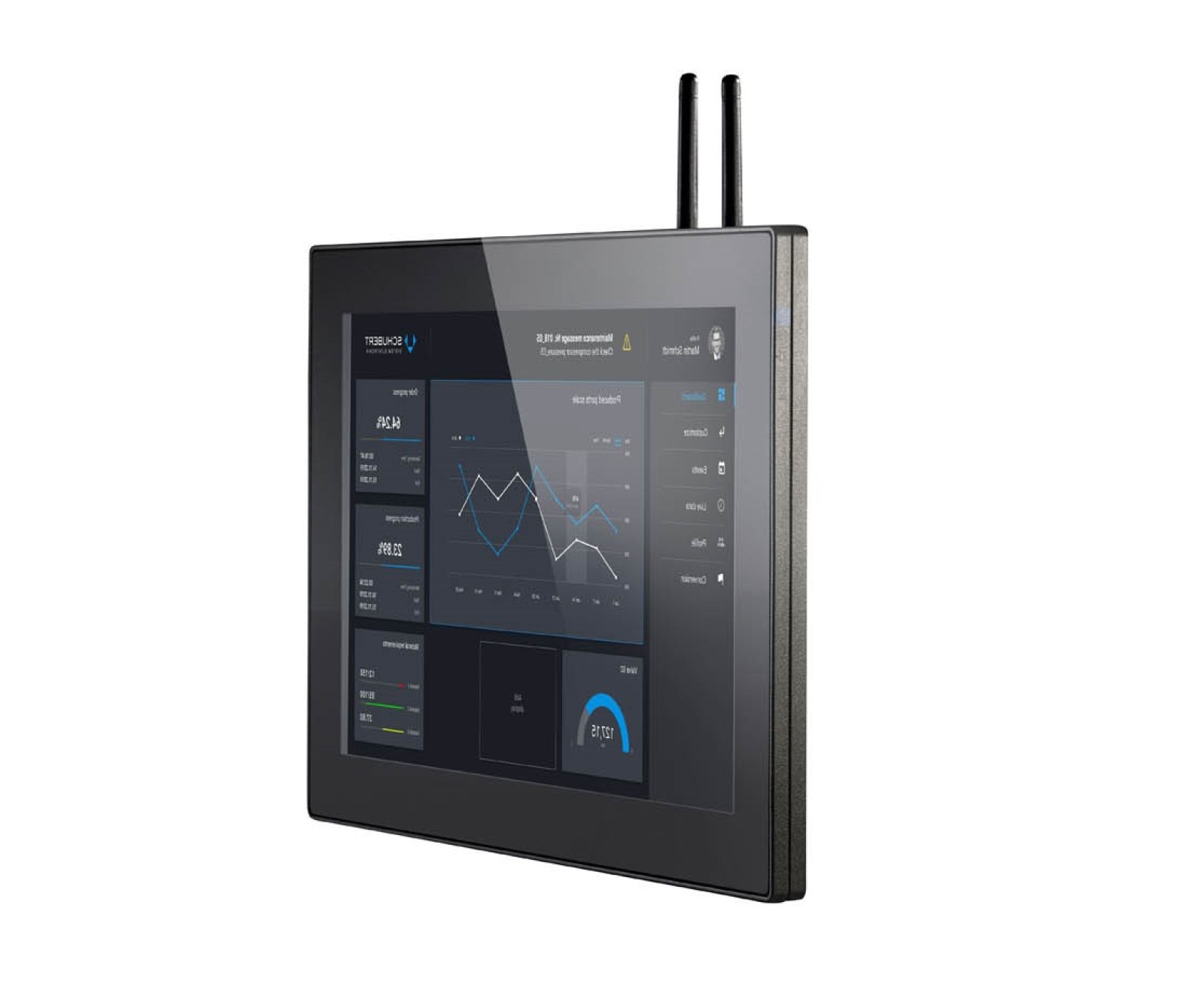

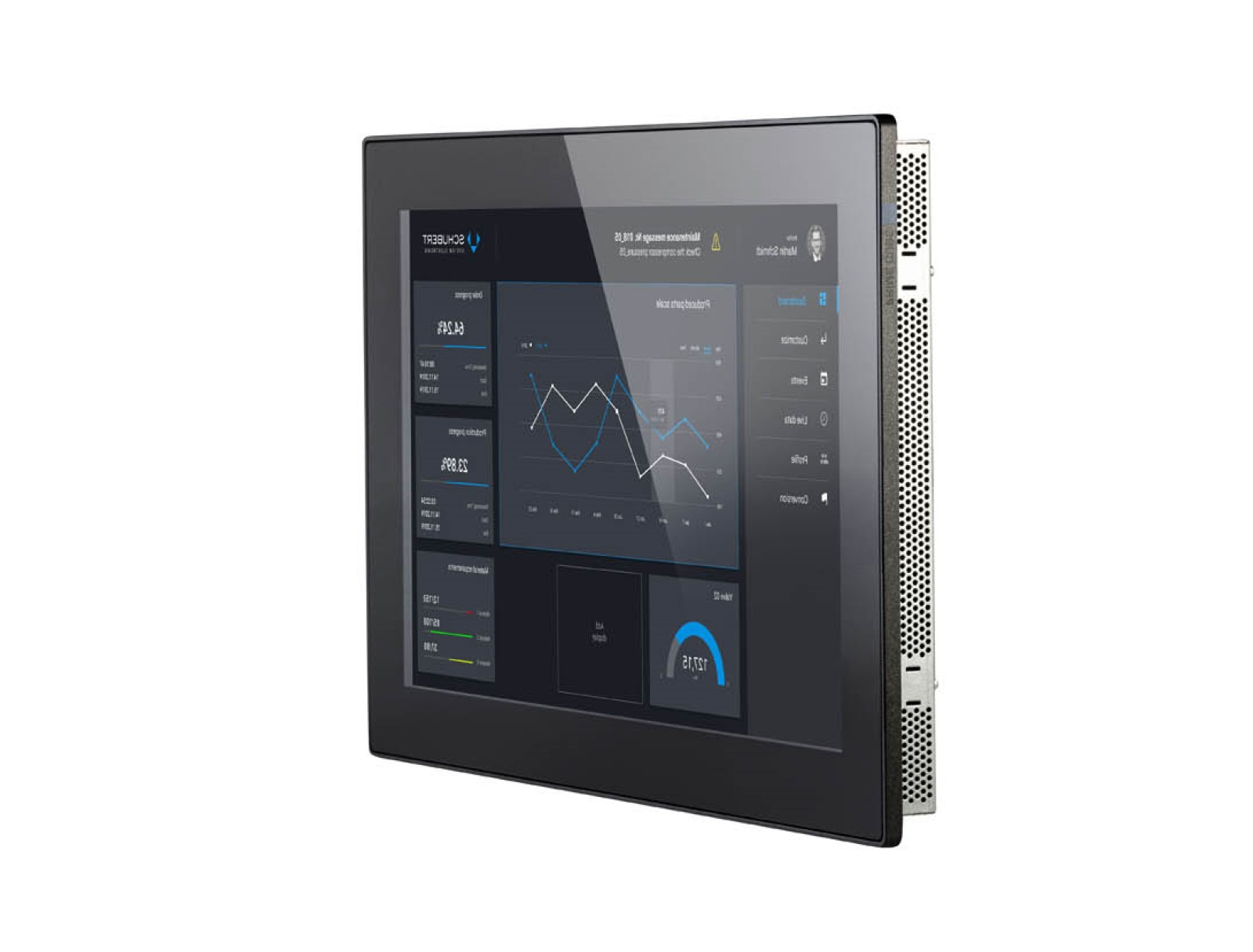

- 10,1" HMI Panel für Web-Visualisierung
- 1280 x 800p kapazitivies WXGA-Display
- ARM64 i.MX 8M Plus Quad CPU
- 2 GB RAM, 8GB eMMC Flash Speicher
- 1x USB-C, 1x USB 2.0, 1x GbE Ethernet (PoE)
- Mit Prime OS Client Betriebssystem und integriertem Webserver
- Stromversorgung über PoE++
- Intel® Core™ i5/i7 Prozessor der 10. Generation
- Bis zu 32 GB DDR4 RAM
- 1x M.2 2280 NVMe und 1x SATA 2.5" SSD/HDD Steckplatz
- 4x USB 3.0, 2x LAN, 1x HDMI, 1x DisplayPort
- Auflösung von 1920 x 1080p
- Temperaturbereich von 0 °C bis 50 °C
- VESA-Standard-Halterung
- IP65-Schutzklasse Front, IPX1 Gehäuse

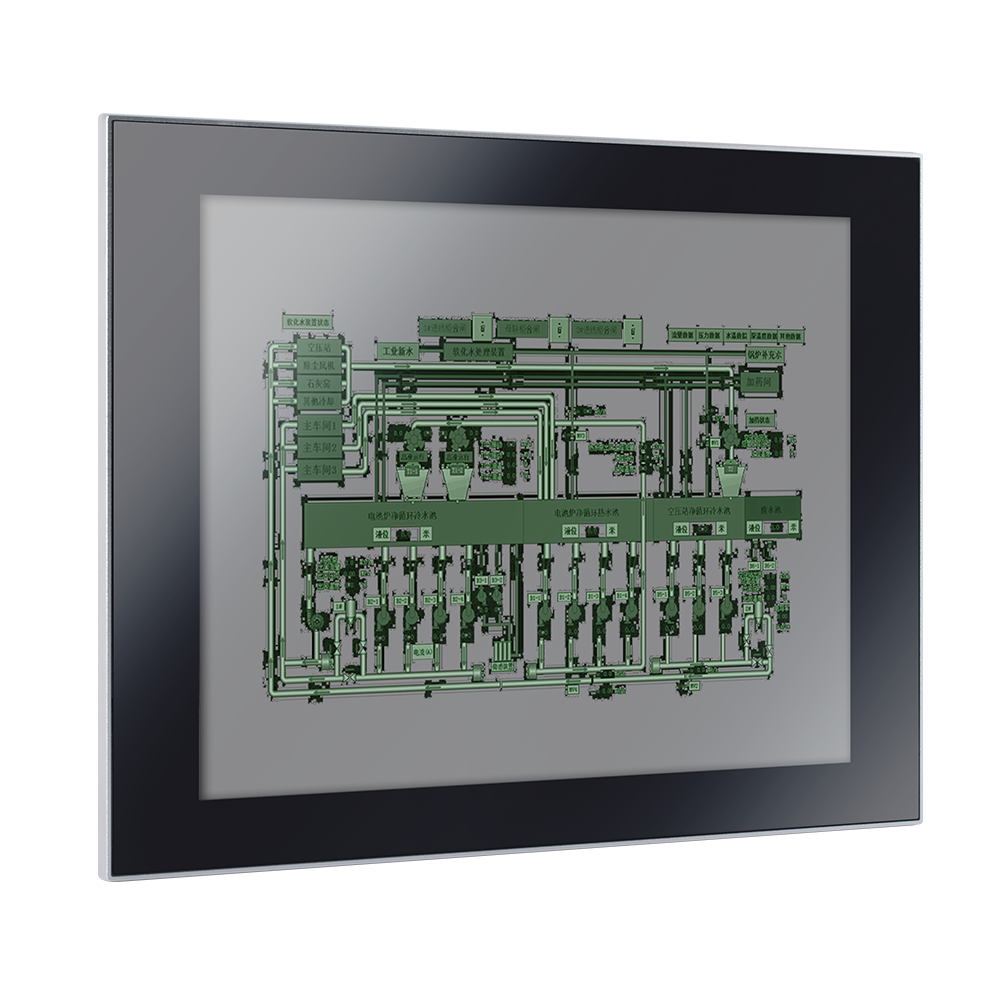

- Intel® Core™ i3/i5/i7/Pentium/Celeron CPU
- Bis zu 32GB RAM
- 19" kapazitiver 1024p SXGA TFT Touchscreen
- Gigabit Ethernet, USB 2.0 / 3.0, HDMI/DVI, COM
- Frontseitig IP65, Aluminiumgehäuse
- Robustes, lüfterloses Design, VESA Mount
