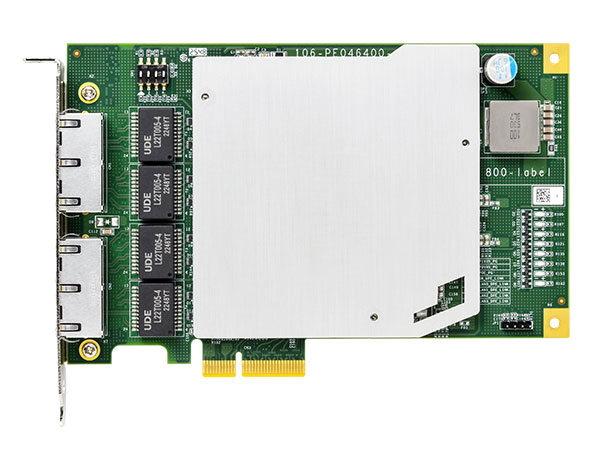

PCIe-PoE464at

Die PCIe-PoE464at ist eine lüfterlose 5GBASE-T-Framegrabber-Karte mit vier Anschlüssen und 802.3at PoE+, die für den zunehmenden Einsatz von 5G-Industriekameras in der industriellen Bildverarbeitung entwickelt wurde. Da 5GBASE-T-Kameras zunehmend in den Bereichen hochauflösende Inspektion, KI-Bildverarbeitung, Mehrkamera-Erfassung und Hochgeschwindigkeits-Fertigungslinien zum Einsatz kommen, bietet die PCIe-PoE464at die Bandbreite, Stromversorgung und Synchronisation, die für einen zuverlässigen Einsatz von 5G-Bildverarbeitungssystemen erforderlich sind.

Im Vergleich zu USB-3-Bildverarbeitungssystemen ermöglicht 5GBASE-T eine Bildübertragung mit hoher Bandbreite und unterstützt dabei Kabellängen von bis zu 100 Metern über Standard-Ethernet-Verkabelung. Die größere Reichweite bietet Systemintegratoren mehr Flexibilität bei der Kamerapositionierung, der Fabrikplanung und der Gestaltung von Schaltschränken und verringert so die Einschränkungen bei der Implementierung, die häufig durch kürzere USB-3-Kabelstrecken verursacht werden.

Der PCIe-PoE464at verfügt über vier Realtek RTL8126-Controller, die eine Übertragungsrate von 5 Gbit/s pro Port, Unterstützung für 16-KB-Jumbo-Frames sowie Kompatibilität mit 2,5-GbE- und 1-GbE-Verbindungen bieten und so eine flexible Kameramigration ermöglichen. Um sowohl das Gewicht als auch die thermische Leistung zu optimieren, nutzt PCIe-PoE464at einen Kühlkörper, der die Wärmeableitung verbessert und gleichzeitig verhindert, dass sich die Halterung bei Langzeitbetrieb verbiegt. 802.3at PoE+ reduziert den Bedarf an externen Netzteilen und die Verkabelungskosten, während IEEE 1588 PTP die Bildaufnahme, den Inspektionszeitpunkt und die Bewegungsachsen präzise synchronisiert.

Der PCIe-PoE464at wurde für die 5G-Multikamera-Bildverarbeitung entwickelt und eignet sich hervorragend für hochauflösende AOI, die Inspektion von Elektronikbaugruppen, KI-basierte Fehlererkennung, Objektinspektionen aus verschiedenen Blickwinkeln, Hochgeschwindigkeits-Logistikbildgebung sowie Inspektionen mit großem Sichtfeld. Seine synchronisierten 5GBASE-T-Kanäle sorgen für eine stabile Bildaufnahme ohne Bildverluste bei Anwendungen, die eine höhere Auflösung, größere Kabelreichweiten, einen zuverlässigen Einsatz und eine präzise Zeitsteuerung erfordern.
