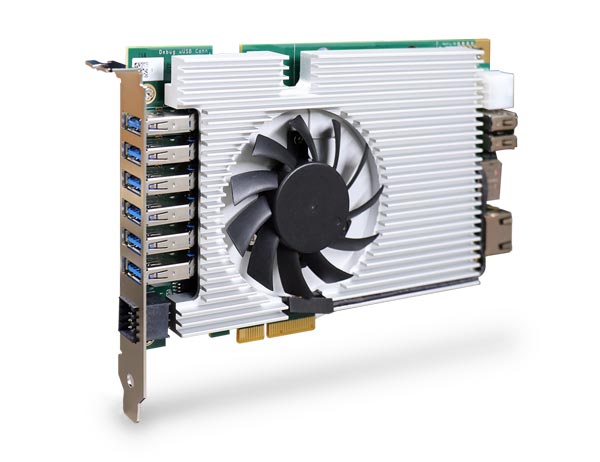

PCIe-NX156-JON8

Intelligente Bilddigitalisierer-Karte mit 8 GB RAM und sechs USB 3.2-Ports für die KI-gesteuerte Prüfung

Eigenschaften

  • Angetrieben von einem NVIDIA® Jetson Orin™ 8 GB NX-SoM mit mit JetPack 5.1
  • Standard-Einzelsteckplatz-PCIe-Karte mit halber Baulänge
  • Sechs USB 3.2-Anschlüsse, Strombegrenzung konfigurierbar auf 900 mA oder 1 500 mA
  • 100 TOPS an Rechenleistung zur KI-Inferenzierung
  • Unabhängiges Zu- und Abschalten der Stromversorgung für einzelne Ports per Software
  • Ein isolierter RS-485- und ein RS-232-Anschluss
  • Gen2-PCI Express-Schnittstelle (x1) mit 2,5 Gb/s Bandbreite insgesamt
  • Betriebstemperatur von -25°C bis 60°C ohne Drosselung
  • Kompatibel mit Windows- und Linux-Hostcomputern
Arbeitsspeicher Kapazität
Produktinformationen "PCIe-NX156-JON8"

Die PCIe-NX156-JON8 ist eine von einem NVIDIA Jetson Orin NX-SoM angetriebene intelligente Bilddigitalisierer-Karte mit 8 GB RAM und sechs USB 3.2-Anschlüssen, konzipiert für die Nutzung von KI-Funktionalitäten in der modernen Sichtprüfung. Sie liefert über 1024 CUDA-Cores, 32 Tensor-Cores und zwei NVDLA®-Engines 100 INT8-TOPS an KI-Rechenleistung. Darüber hinaus hat die Karte zwei USB 3.2 Gen2- und vier USB 3.2 Gen1-Anschlüsse, von denen jeder 10 Gbps (Gen2) bzw. 5 Gbps (Gen1) an Datenbandbreite bietet, sowie bis zu 1500mA Strom zur Versorgung angeschlossener USB-Kamera.

Die PCIe-NX156-JON8 wurde mit dem Ziel entwickelt, vorhandene 19-Zoll-Rack- oder handelsübliche Box-AOI-Systeme um Möglichkeiten zur KI-Inferenzierung zu erweitern und zusätzliche USB-Kameraschnittstellen bereitzustellen. Die PCIe-NX156-JON8 hat eine Standardbauform als Einzelsteckplatz-PCIe-Karte mit halber Baulänge und kommuniziert mit dem Host über das x1-Signal eines PCIe Gen2-Steckplatzes (x4). Die KI-Funktionalität ermöglicht bei der Deep Learning-Vision-Berechnung eine Entlastung des Hostcomputers, da Vorgänge wie Bilderfassung, Vorverarbeitung und Inferenzen alle auf der PCIe-NX156-JON8 berechnet werden und die Ressourcen des Hostcomputers nur minimal beansprucht werden.

Mit ihrem weiten Betriebstemperaturbereich von -25° C bis 60° C und der Kompatibilität mit Windows- und Linux-Betriebssystemen eignet sich die PCIe-NX156-JON8 perfekt für ein Upgrade von Legacy-Machine Vision-Systemen für die Nutzung von Deep Learning-Bildbearbeitung, beispielsweise bei der Paketprüfung, der Sortierung von Objekten, der Verifizierung von Baugruppen, für Roboterleitsysteme usw. Eine revolutionäre Bilddigitalisierer-Karte zur KI-Nutzung für Prüfungsanwendungen der nächsten Generation.

Technische Details

Arbeitsspeicher Kapazität: 8 GB
Betriebstemperatur: -25°C ~ 60°C
Erweiterungen: PCIe x4 Gen2 Slot
Ethernet: Gigabit
Feuchtigkeit: 10% ~ 90% (nicht kondensierend)
Netzwerkschnittstellen: 1x
Stromversorgung: 12V DC
USB: USB 2.0, USB 3.2 Gen 1, USB 3.2 Gen 2
USB-Anschlüsse: 1x, 2x, 3x, 4x, 5x, 6x, 7x, 8x
Video: DisplayPort
Zertifizierung: CE/FCC Class A, according to EN 55032 & EN 55035
