Nuvo-2822

Der kompakte Erweiterungs-Box-PC mit Intel® Alder Lake N und 2x PCIe- sowie 2x PCI-Steckplätzen

Kompakt
Erweiterbar
Robust

Eigenschaften

  • Intel® Alder Lake N97 Prozessor 12W mit 4 E-Kernen
  • 2x PCIe-Steckplätze und 2x PCI-Steckplätze

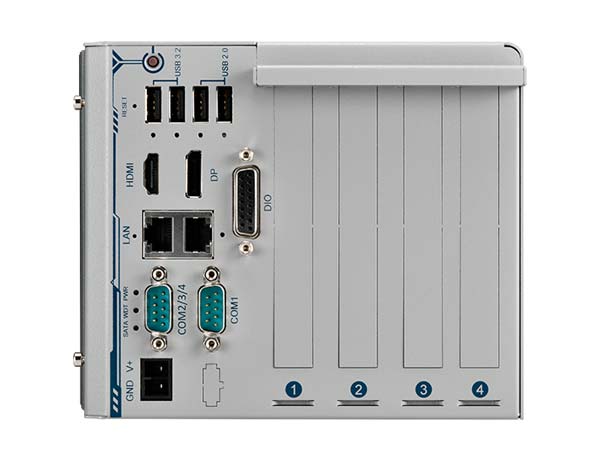

  • 2x GbE, 2x USB3.2 und 2x USB2.0 Anschlüsse
  • 1x M.2 2280 für Speicher, 1x RS232/422/485, 3x RS232
  • 1x DP++ & 1x HDMI 1.4b
  • 4-Kanal isolierter DI + 4-Kanal isolierter DO
  • 12 bis 24V DC Eingang, extrem niedriger Stromverbrauch im Abschaltzustand
Produktinformationen "Nuvo-2822"

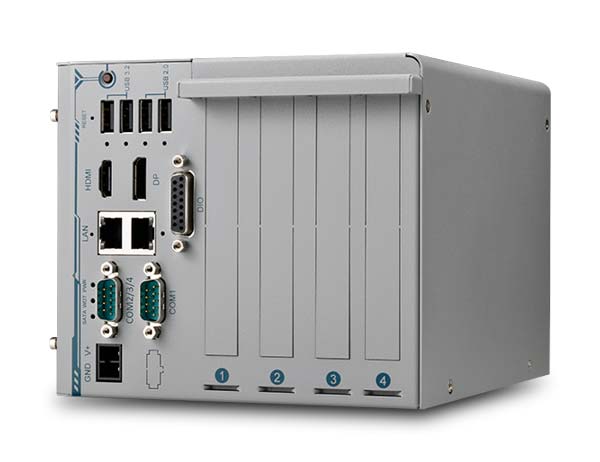

Der Nuvo-2822 ist ein kompakter Erweiterungs-Box-PC, der von einer Intel® Alder Lake N CPU angetrieben wird und zwei PCIe- sowie zwei PCI-Steckplätze bietet. Die Erweiterungssteckplätze sind so konzipiert, dass sie verschiedene Frame-Grabber, Bewegungssteuerungskarten, COM-Port-Erweiterungskarten und Datenakquisekarten unterstützen.

Mit bis zu fünfmal höherer Leistung im Vergleich zu unserer vorherigen Nuvo-2400-Serie kann der neue Nuvo-2822 große Datenmengen, die über umfangreiche I/O-Schnittstellen erfasst werden, in Echtzeit effizient verarbeiten. Er verfügt über zwei Ethernet-Anschlüsse mit I210-IT-Controllern und zwei USB 3.2 Gen 2-Anschlüsse mit Schraubverriegelungsmechanismen, um industrielle Kameras für Machine-Vision-Anwendungen anzuschließen und zu sichern. Darüber hinaus unterstützt der Nuvo-2822 8-kanaliges isoliertes DIO und vier COM-Ports, um mit verschiedenen industriellen Sensoren, Anzeigen, Motoren und Aktuatoren zu kommunizieren und diese zu steuern.

Das System verfügt auch über einen einzigartigen "Super Power Saving Mode", der den Energieverbrauch minimiert, wenn sich das System im Standby-Modus (S4/S5) befindet, was den Stromverbrauch erheblich reduziert. Dank seiner kompakten Abmessungen kann es in beengten Räumen oder kleinen Schaltschränken eingesetzt werden. Mit Unterstützung für vielseitige PCIe- und PCI-Erweiterungskarten ist es ideal für industrielle Steuerungs- und Maschinenautomatisierungsanwendungen geeignet.

Technische Details

Arbeitsspeicher: 1x DDR5 Slot
Arbeitsspeicher Kapazität: 4 GB, 8 GB, 16 GB
Befestigung: Wandhalterung (optional)
Betriebstemperatur: mit Lüfter -10°C ~ 70°C, ohne Lüfter -10°C ~ 60°C
CPU: Intel® Alder Lake N97 processor (4C/4T, 2.0 /3.6 GHz, 12W TDP)
Erweiterungen: 1x PCIe x4 slot @ Gen3, 1-lanes, 1x PCIe x4 slot @ Gen3, 4-lanes, 2x 33MHz/ 32-bit 5V PCI slots
Festplatte: mSATA SSD
Feuchtigkeit: 10% ~ 90% (nicht kondensierend)
Interne Grafik: Intel® UHD Graphics
Netzwerkschnittstellen: 1x, 2x
Serielle Schnittstellen: RS-232, RS-422, RS-485
Stromversorgung: 12 ~ 24V DC
TPM: TPM 2.0
Zertifizierung: CE/FCC Class A, according to EN 55032 & EN 55035, MIL-STD-810H, Method 514.8, Category 4, MIL-STD-810H, Method 516.8, Procedure I
