LTN-454

4-CH Konstantstrom-LED-Controller mit Unterstützung für 10A Overdriving

Eigenschaften

  • Konstantstrom-LED-Beleuchtungssteuerung
  • 4-CH LED-Ausgänge
  • Bis zu 2A Dauerleistung, max. 180 W Nennleistung
  • Bis zu 10 A Übersteuerungsausgang, max. 500 W Spitze

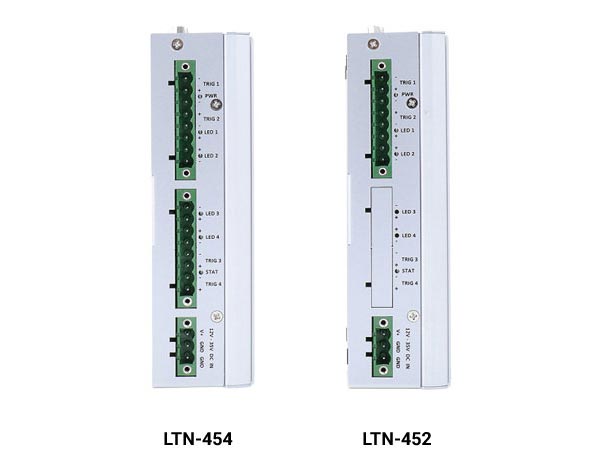

  • 4CH isolierte Triggereingänge
  • Unterstützt vielseitige Betriebsmodi: kontinuierlich, pulsierend, übersteuernd und geschaltet

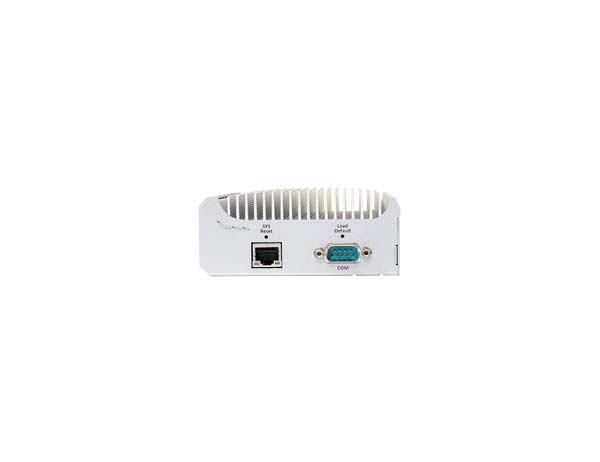

  • RS-232 und Ethernet-Schnittstelle
  • 12 ~ 35V Weitbereichs-DC-Eingang
Anzahl Kanäle
Produktinformationen "LTN-454"

Der LTN-454 ist ein Konstantstrom-LED-Beleuchtungsregler mit Übersteuerungsfunktion. Die Ansteuerung von LED-Licht mit Konstantstromausgang bietet eine präzise Steuerung der Lichtintensität im mA-Bereich und erzeugt eine stabile Beleuchtung für Machine-Vision-Anwendungen.

Der LTN-454 bietet vier LED-Steuerkanäle, die kontinuierlich bis zu 2A Strom liefern können, mit einem Gesamtleistungsbudget von 180W. Außerdem verfügt sie über vier isolierte Triggereingänge, die Strobe-Signale von Kameras oder Näherungssensoren empfangen können. Darüber hinaus unterstützt der LTN-454 einen 10A-Übersteuerungsausgang, um die LED für einen sehr kurzen Zeitraum mit bis zu 10facher Helligkeit zu blitzen. Dies verleiht den LED-Leuchten eine Spitzenleistung von 500 W und kommt Anwendungen wie der Zeilenscan-Bildgebung und der Hochgeschwindigkeits-Bilderfassung zugute. Der LTN-454 verfügt über ein zum Patent angemeldetes, MCU-basiertes Verfahren zur strengen Regulierung der Strobe-Impulsbreite und des gesamten Tastverhältnisses, um LED-Leuchten vor dem Durchbrennen zu schützen.

Die Betriebsart, der Ausgangsstrom, die Triggerquelle, die Triggerverzögerung und die Pulsbreite können einfach über die RS-232- oder Ethernet-Schnittstelle konfiguriert werden. Ein einfaches GUI-Dienstprogramm und eine plattformübergreifende Treiber-API erleichtern die Handhabung und Steuerung in verschiedenen Anwendungen. Die LTN-450-Serie bietet eine kostengünstige Möglichkeit zur Steuerung von LEDs, bei denen es auf präzise und stabile Beleuchtung ankommt.

Technische Details

Anzahl Kanäle: 4-CH
Befestigung: DIN-Rail Halterung
Betriebstemperatur: 0°C ~ 60°C
Ethernet: Gigabit
Netzwerkschnittstellen: 1x
Serielle Schnittstellen: RS-232
Stromanschluss: 3-Pin Phoenix Klemme
Stromversorgung: 12 ~ 35V DC
Zertifizierung: CE approval- EN61000-6-2- EN61000-6-4, EN62368-1
